项目需求：

    300个1080P数字高清网络摄像机，存储1个月，要求实现上墙功能，局域网环境。

项目分析：

    由于项目存储时间较长，采用NVR无法实现，而且NVR无法扩展磁盘阵列，因此需要采用存储服务器。存储服务器与NVR的区别在于采用支持多盘位的存储服务器加监控软件实现视频监控的实时预览、存储、录像调用等功能。

1080P数字高清网络摄像机码流以理论值8Mbps计算，一个小时的存储容量为：8*3600/8/1024=3.52G，300路200万像素摄像机存储30天需要的存储容量为：3.52G*24*30*300/1024/90%=825T。选择16盘位存储服务器，3T硬盘，需要18台16盘位存储服务器可满足项目存储需求。由于目前采用动态编码模式，经实际测试1080P数字高清网络摄像机实际存储容量平均值约为1.5G/小时，为了节约项目成本，可采用12台16盘位存储服务器进行录像存储，每台存储服务器27路200万像素网络摄像机，也可保证摄像机的流畅画面。

网络环境搭建：

     1080P数字高清网络摄像机码流理论值为8Mbps，一个交换机的端口利用率按照70%计算，一个百兆口交换机最多可接8台1080P网络摄像机，超过8台选择带千兆上传口的交换机。

根据实际情况，在合适安装位置设计汇聚交换机，将前端接入交换机的视频信息经汇聚交换机上传至监控中心核心交换机。核心交换机采用可网管三层万兆核心交换机。300路1080P高清网络摄像机可根据接入不同的存储服务器划分为12个网段，分别从192.168.0.X-192.168.11.X。VMS视频集中管理平台，数字矩阵，客户端等设备单独使用一个网段，比如192.168.12.X。通过对监控局域网内IP地址的合理规划，实现视频监控信息的流畅传输。

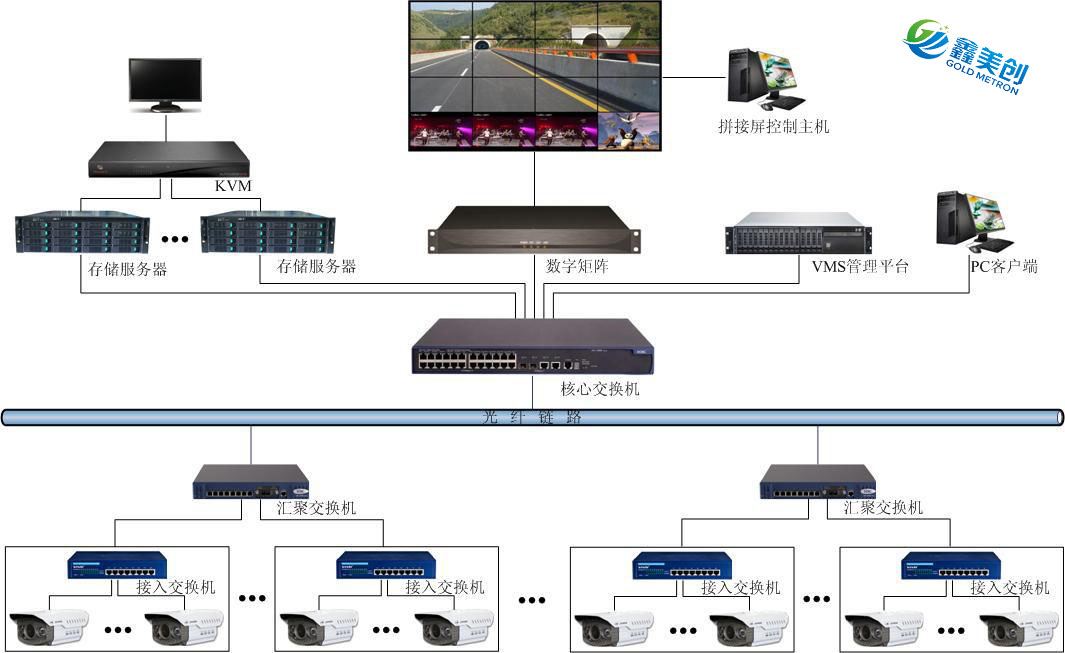

系统拓扑图：

由图可见，监控中心可通过VMS视频集中管理平台对存储服务器进行集中管理，客户端软件可实时预览视频信息，也可通过网络调用存储服务器里的录像文件。通过数字高清解码矩阵实现上墙功能。

监控中心设备安装图：
